TT系列陶瓷过滤机技术参数
发布时间：2026-09-29 16:14:10 信息来源： 阅读次数： 977 次
TT系列陶瓷过滤机主要技术参数参考表
名称/规格 | TT-4 | TT-8 | TT-12 | TT-15 | TT-18 | TT-21 | TT-24 | TT-30 | TT-36 | TT-40 | TT-45 | TT-60 | TT-80 | TT-100 | TT-120 |
滤板规格（㎡/圈） | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 5 | 5 | 5 | 5 | 5 | 6 |
滤板数量（块） | 24 | 48 | 48 | 60 | 72 | 84 | 96 | 120 | 108 | 95 | 108 | 144 | 192 | 240 | 240 |
圆盘数量（圈） | 2 | 4 | 4 | 5 | 6 | 7 | 8 | 10 | 9 | 8 | 9 | 12 | 16 | 20 | 20 |
过滤面积（㎡） | 4 | 8 | 12 | 15 | 18 | 21 | 24 | 30 | 36 | 40 | 45 | 60 | 80 | 100 | 120 |
装机功率（Kw） | 7.6 | 8.8 | 9.2 | 12.1 | 12.5 | 12.9 | 15.8 | 19.75 | 22.58 | 24.85 | 25.45 | 35.4 | 49 | 63.9 | 81.9 |
运行功率（Kw） | 6.6 | 7.4 | 7.4 | 9.9 | 9.9 | 9.9 | 12.4 | 15.55 | 19.05 | 19.85 | 19.85 | 28 | 39 | 51.5 | 67.5 |
重量（Kg） | 2000 | 3000 | 5000 | 5500 | 6000 | 6500 | 7500 | 9000 | 9700 | 11500 | 11500 | 13800 | 18500 | 21500 | 24500 |
长L（mm） | 2460 | 2960 | 3200 | 4300 | 4600 | 4900 | 5200 | 5800 | 5110 | 4870 | 5170 | 6600 | 7990 | 9190 | 9190 |
宽W（mm） | 2480 | 2800 | 3080 | 3100 | 3100 | 3100 | 3170 | 3170 | 3435 | 3450 | 3450 | 3450 | 3720 | 3720 | 3850 |
高H（mm） | 2100 | 2100 | 2450 | 2490 | 2490 | 2490 | 2530 | 2530 | 2820 | 2900 | 2900 | 2900 | 2960 | 2960 | 3180 |

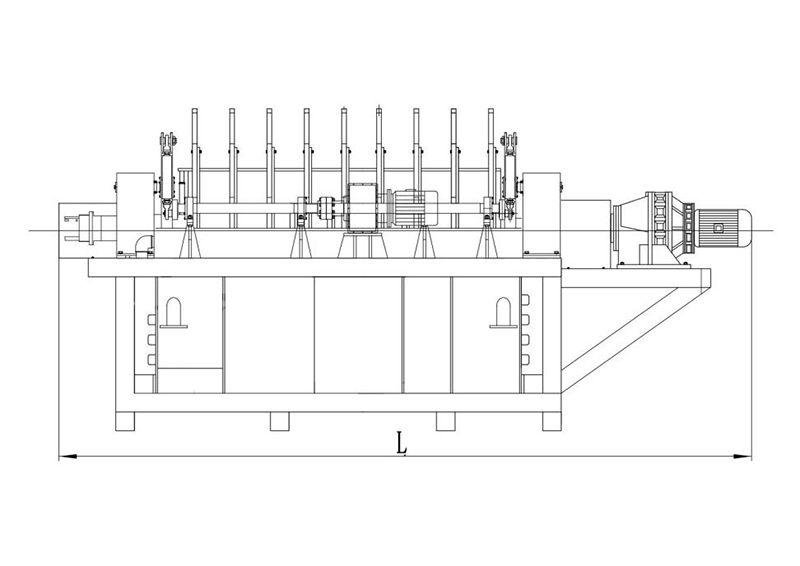

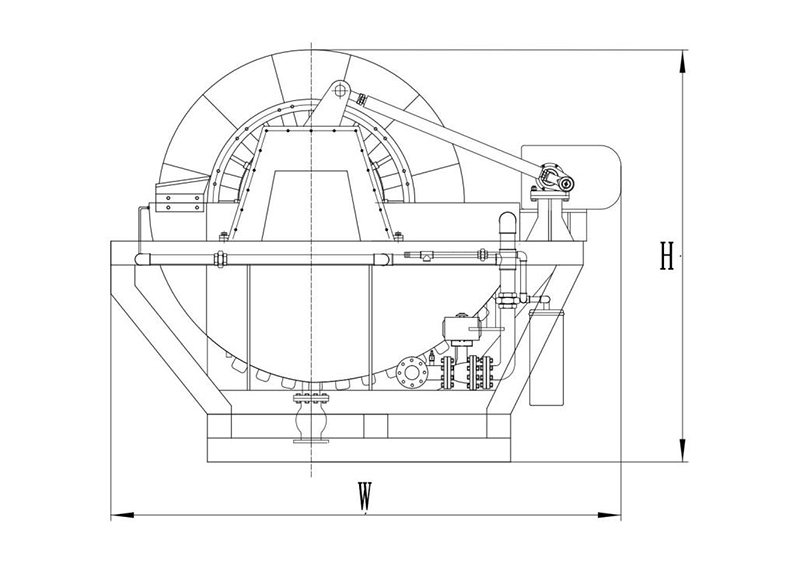

外形图
物料过滤水份参数表
矿物 种类 | 粒径 分布 | 范围 浓度% | 产量 kg/㎡.h | 水分% |
铁精矿 | ﹣200目占52% | 45～65 | 500～1000 | 7～10 |
硫精矿 | ﹣200目占75% | 40～55 | 400～800 | 10～13 |
铜精矿 | ﹣200目占33% | 40～55 | 400～600 | 10～15 |
金精矿 | ﹣200目占74% | 40～55 | 300～450 | 11～13 |
锌精矿 | ﹣200目占99% | 45～55 | 500～700 | 12～13 |
磷精矿 | ﹣200目占30% | 45～65 | 550～700 | 10～13 |
硫尾矿 | ﹣400目占92% | 45～55 | 300～400 | 13～15 |
氰化矿 | ﹣325目占83% | 40～55 | 350～550 | 25～27 |
铁尾矿 | ﹣200目占83% | 45～55 | 350～600 | 11～13 |
铜尾矿 | ﹣400目占90% | 45～55 | 350～450 | 11～15 |
钼尾矿 | ﹣200目占80% | 50～55 | 350～450 | 12～15 |
磷尾矿 | ﹣400目占80% | 50～60 | 350～700 | 12～15 |
石英尾矿 | ﹣200目占80% | 40～55 | 300～350 | 13～15 |
钾长石 | ﹣180目占70% | 40～55 | 300～350 | 12～15 |
注：以上数据仅供参考，因各个地区同种物料的性质存在差异，实际产量和水分以试验数据为准。 | ||||
